Zentralstellwerk S-Bahn Berlin Halensee Erneuerung der Stromversorgung

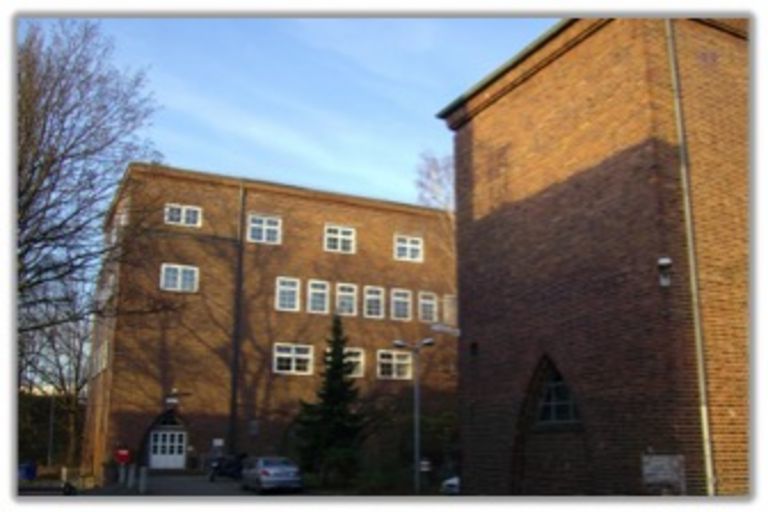

Zur Gewährleistung der größtmöglichen Betriebssicherheit wurde durch die DB AG eine grundsätzliche Erneuerung der Stromversorgung des Zentralstellwerkes der S‑Bahn Berlin in Halensee in Auftrag gegeben. Über dieses Stellwerk werden ca. 60 % des Berliner S-Bahn-Netzes kontrolliert. Der Gebäudekomplex wurde im Jahr 1927 errichtet und steht unter Denkmalschutz. In diesem Gebäudekomplex sind heute eine Betriebszentrale S-Bahn mit dem ESTW Westkreuz, eine Netzleitstelle und ein Gleichrichterunterwerk (Guw Halensee) untergebracht.
Die Umbaumaßnahmen werden seit 2007 in zahlreichen Bauphasen stufen- und gewerkweise unter laufendem Betrieb durchgeführt. Bis heute wurden für die Leit- und Sicherungstechnik 27 Bauzustände geplant und realisiert.
Disziplinen
- Bahn
Gesellschaften
GRE German Rail Engineering GmbH
Auftraggeber
Spitzke SE
Dauer
Von 2007 bis 2024
Standort
Berlin , Deutschland
Projektleistungen
Planung der bahntechnischen Ausrüstung in den Lph 1-4, 5, 6+7 (elektrotechnische Anlagen, Mittelspannung, Niederspannung, Beleuchtung, Blitzschutzanlagen, Potentialausgleich, Telekommunikationsanlagen, Leit- und Sicherungstechnik)
Erstellung von Bestandsunterlagen
Objektplanung Verkehrsanlagen und Freianlagen Lph 2-4, 5, 6+7 (Kabeltiefbau, Entwässerung, Außenanlagen/Wege/Straßen)
Objekt- und Tragwerksplanung Gebäude Lph 2-4, 5, 6
Technische Parameter:

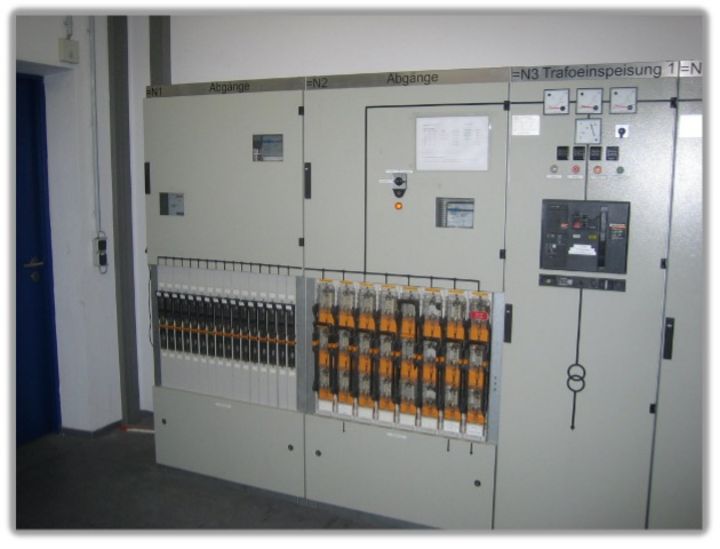

- Erneuerung der Haupt-Stromversorgung einschl. Mittelspannung und Transformatoren 10/0,4 kV (2x 800 kVA), Schaltanlagen
- Potentialtrennung zwischen S- und Fernbahn
- Errichtung einer Diesel-Netzersatzanlage im separaten Nebengebäude mit einer Leistung von 1.350 kVA
- Errichtung einer neuen unterbrechungsfreien Stromversorgung (USV)
- 30 kV-Kabelumverlegung
- Errichtung einer zweiten USV im neuen Gebäude einschl. Stromversorgung, Batterieanlage und Kältetechnik
- Erneuerung der Blitzschutzanlage für den gesamten Gebäudekomplex
- Stromversorgung von Neuanlagen (z. B. Notbedienplätze), Erneuerung der Beleuchtung und Erweiterung der Klimaanlagen
- Neubau einer Brandmelde-Zutrittskontroll-, Video- und Telefonanlage, Erweiterung MAS 90- und PRISMA-Anlagen
